Мы детально рассмотрим процедуру монтажа окна в деревянном доме. Ключевым моментом является надлежащая подготовка оконного проёма. Поскольку пластиковые окна (ПВХ-профиль) являются самыми распространёнными, основное внимание будет уделено их установке.



Содержание:

1. Установка пластиковых окон в деревянном доме
2. Технология установки пластиковых окон
3. Устройство обсады (окосячки)
4. Разновидности обсады
5. Монтаж и методы установки обсады (окосячки)
6. Технология изготовления обсады (Окосячки)
7. Подготовка к установке окон ПВХ
8. Монтаж пластиковых окон в деревянном доме
9. Основные правила по монтажу пластиковых окон



Установка пластиковых окон в деревянном доме

Окна со стеклопакетами могут иметь рамы из различных материалов: дерева, алюминия, стали, или ПВХ. Наиболее широкое распространение получили окна из ПВХ (поливинилхлорида). Это объясняется тем, что пластик является самым доступным материалом для изготовления оконных рам.

Важно отметить, что процесс установки окна не зависит от материала его изготовления. Основные требования к монтажным работам установлены в Строительных Правила СП 1.03.15-2024 «Заполнение оконных и дверных проемов». Эти стандарты обязательны для соблюдения в Республике Беларусь при монтаже любых конструкций — как современных, так и традиционных.

Далее мы детально рассмотрим процедуру монтажа окна в деревянном доме. Ключевым моментом является надлежащая подготовка оконного проёма. Поскольку пластиковые окна (ПВХ-профиль) являются самыми распространёнными, основное внимание будет уделено их установке.

Специфика деревянных строений

Деревянные дома, в отличие от кирпичных или бетонных, подвержены усадке. Это явление часто путают с осадкой. Осадка — это проседание постройки под собственным весом, вызванное давлением на грунт. Минимизировать её можно с помощью правильно подобранного и достаточно прочного фундамента. Если фундамент не справляется с нагрузкой на неоднородном грунте, в углах могут появиться деформации (трещины на штукатурке).

Усадка же — это изменение геометрии здания, происходящее из-за высыхания строительного материала. Это свойственно не только конструкциям из бревна или бруса, но и домам из кирпича или бетона.

Древесина отличается неоднородной структурой, содержащей множество каналов, проходящих вдоль ствола. Недавно срубленная древесина всегда имеет влагу, которая находится как внутри полостей, так и в стенках самих каналов. В среднем, её объём может достигать до 30% от общей массы. По мере испарения этой влаги, стенки каналов сужаются, что приводит к уменьшению размеров строительного материала. Именно поэтому двери и окна рекомендуется устанавливать не ранее, чем через 6–12 месяцев после возведения сруба, когда основная фаза усыхания древесины завершена.

СПРАВКА: Самая низкая усадка наблюдается у домов из клееного бруса. Дома из бруса или оцилиндрованного бревна камерной сушки имеют более высокие, но приемлемые показатели. Если в строительстве использовался такой материал, окна могут быть установлены сразу после постройки коробки, но обязательно с применением обсады (окосячки).



Технология установки пластиковых окон

Современное окно представляет собой полностью готовый к монтажу блок. Как уже говорилось, технология установки пластикового окна в деревянном доме по сути идентична монтажу в любом другом здании, при условии надлежащей подготовки проёма. В случае деревянного дома это означает устройство качественной окосячки.



Устройство обсады (Окосячки)

Перед монтажом окон в новом деревянном доме в проём необходимо установить обсаду.

Обсада абсолютно необходима для всех проёмов в деревянном доме, будь то оконный или дверной проём. Без неё невозможно обойтись, независимо от того, устанавливаете ли вы деревянные или пластиковые конструкции.

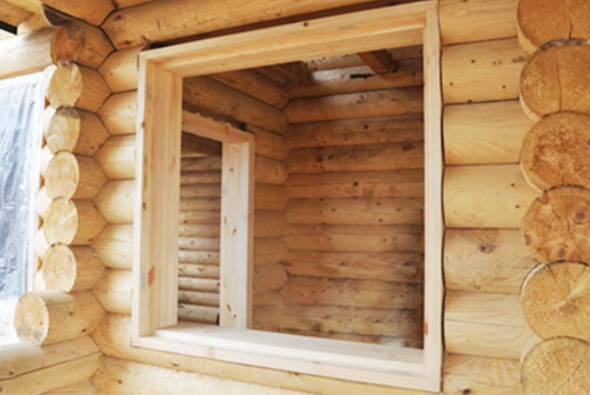

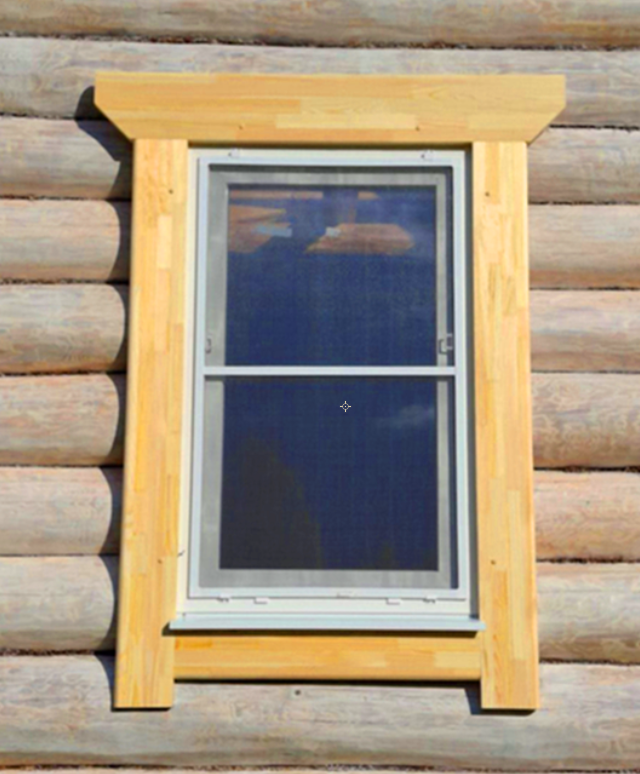

Обсада выглядит как дополнительная рама. Её функция — отделить проём в несущей стене от проёма, в который непосредственно устанавливается окно. При монтаже между элементами обсады и стеной оставляются значительные зазоры. Эти зазоры позволяют брёвнам (или брусу) свободно перемещаться при естественных колебаниях влажности и предотвращают сдавливание окна или двери с боков.

Помимо компенсации подвижек сруба, окосячка выполняет ряд других важных задач:

• Укрепление проёмов: Вырезанные под окна и двери отверстия снижают конструктивную прочность сруба. Обсадная коробка усиливает проём и даже может помочь выровнять искривившуюся стену.
• Предотвращение смещения: Она удерживает стену от смещения относительно её оси.
• Улучшение геометрии: Формирует проём идеальной геометрии и помогает уменьшить сквозняки.

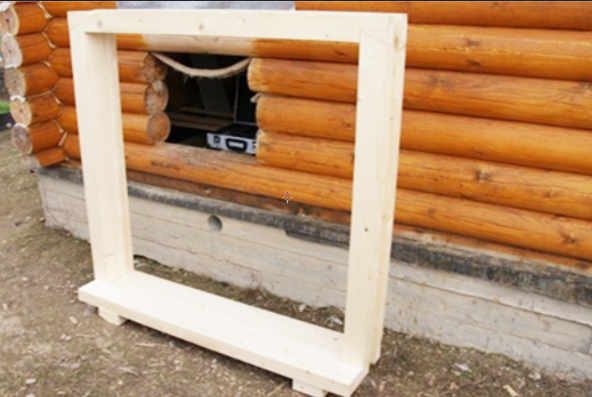

Обсадная коробка (Окосячка) для проёмов

Обсадная коробка, или окосячка (обсада) — это конструкция, разработанная для того, чтобы сохранить целостность оконной рамы, двери и стекла, при этом не ограничивая естественного "движения" деревянного дома (его усадки).

Устройство этой независимой конструкции обязательно для всех типов деревянных домов: из цельного или оцилиндрованного бревна, а также из строганого, профилированного или клееного бруса. Обсадная коробка необходима для любого проёма — будь то большой оконный проём, маленькое окно или дверной проём. Это традиционный и фундаментальный способ оформления проёмов в деревянных строениях.



Разновидности обсады

Обсадные коробки классифицируют на черновые и чистовые:

• Черновая обсада: Для неё используются недорогие материалы. Древесину не требуется строгать или ошкуривать. Черновую обсаду устанавливают в том случае, если в дальнейшем планируется внутренняя и внешняя отделка дома, которая скроет эту конструкцию.

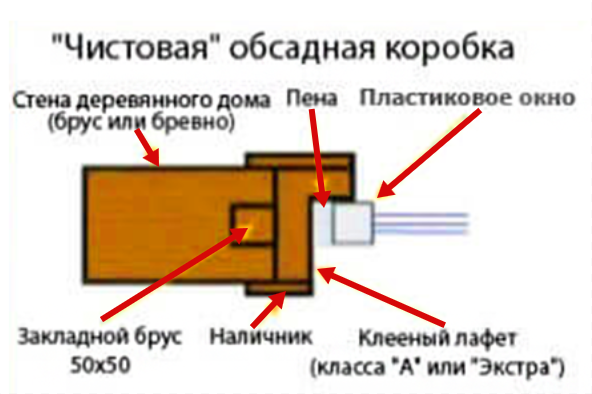

• Чистовая обсада: Эта обсада сама по себе может служить декоративным элементом. Для её изготовления применяется высококачественная древесина принудительной сушки (например, массив кедра, лиственница или карельская береза). Все её составляющие должны быть тщательно оструганы и ошкурены.

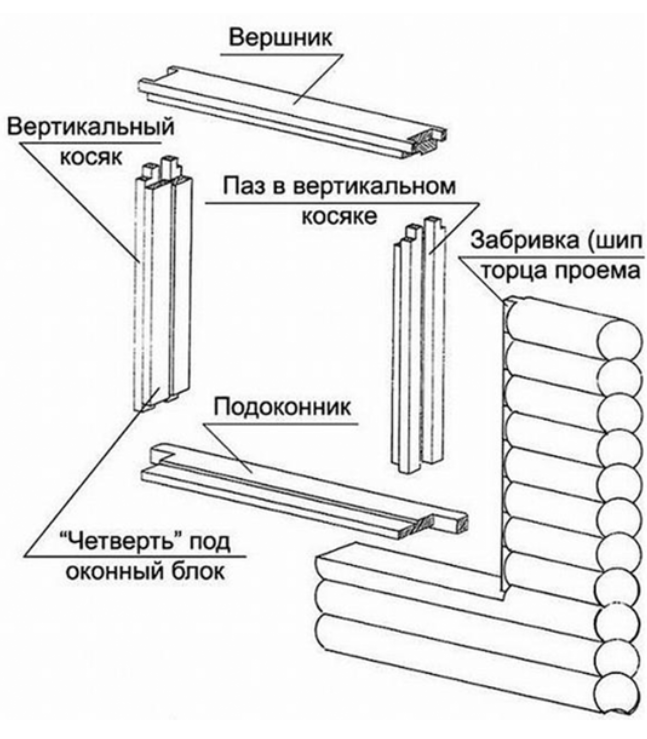

Элементы обсады

Независимо от вида, любая обсадная коробка состоит из следующих ключевых частей:

• Боковины: Две вертикальные части конструкции. Они устанавливаются по бокам оконного или дверного проёма.
• Вершник: Горизонтальная планка, которая надёжно скрепляет верхние концы боковин.
• Подоконник: Нижняя часть обсадной коробки (только для оконного проёма). Он должен обладать особой прочностью, так как принимает на себя основную нагрузку.
• Наличники: Элементы, предназначенные для закрытия обсады и всех монтажных щелей как с наружной, так и с внутренней стороны дома.

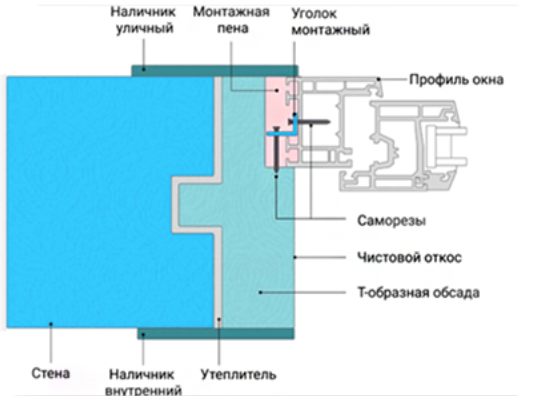

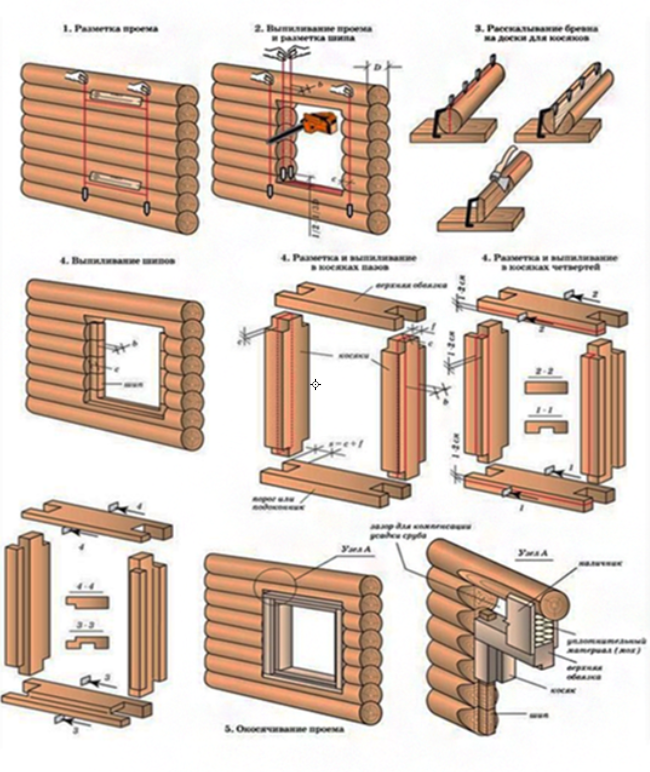

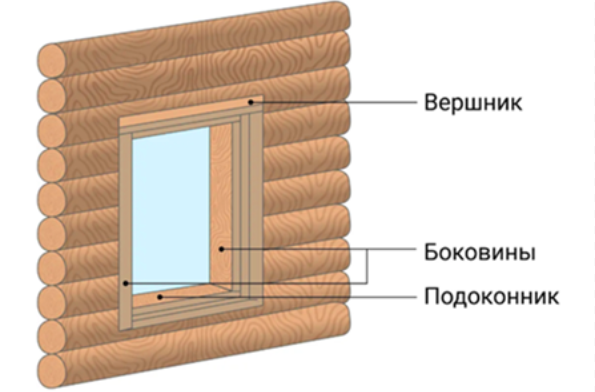

Конструкцию окосячки можно представить схематически.



Монтаж и принцип работы обсады (Окосячки)

Обсада представляет собой коробчатую конструкцию, собранную из бруса, толщина которого, как правило, составляет не менее 100 мм.
Она монтируется в оконный проём с использованием скользящего соединения типа «шип-паз»:

• По вертикальным сторонам проёма (боковины).
• К венцу (бревну) под окном.

Именно к этой окосячке впоследствии крепится оконная рама или дверная коробка.

Принцип работы скользящей обсады: При усадочной деформации (движении) деревянного дома конструкция обсады скользит, позволяя брёвнам (или брусу) стены свободно двигаться вертикально. Этот механизм предотвращает передачу давления от стены непосредственно на оконную раму или дверь, сохраняя их целостность и функциональность.

Когда можно отказаться от окосячки

В некоторых случаях монтаж обсадной коробки может быть не обязателен:

• Каркасные дома: Для каркасного дома окосячка, как правило, не нужна. Сам каркас уже формирует жёсткие, стабильные проёмы для окон и дверей, обеспечивая необходимую конструктивную прочность.
• Длительная усадка: Если сруб дома простоял уже много лет (после активной фазы усадки), многие эксперты считают, что окосячка в этом случае не требуется. Предполагается, что конструкция и материалы уже прошли основные этапы усадки и деформации.

Важное замечание: Если ваш участок расположен на рыхлом грунте, подверженном вспучиванию, полностью пренебрегать изготовлением обсады не рекомендуется. Даже при многолетней выдержке дома, нестабильный грунт может вызвать дополнительные, непредсказуемые подвижки стен. В таком случае установка обсады послужит дополнительной гарантией спокойствия и надёжности конструкции.



Методы установки обсады (Окосячки)

Окна и двери всегда монтируются в доме в последнюю очередь, поэтому вы можете заказать их как заранее, так и уже после завершения работ по окосячиванию проёмов.
От этого зависит выбор способа устройства окосячки. Всего существует три основных метода монтажа, которые различаются по сложности исполнения и, соответственно, по стоимости:

1. «В закладной брусок»
2. «В колоду»
3. «В шип»

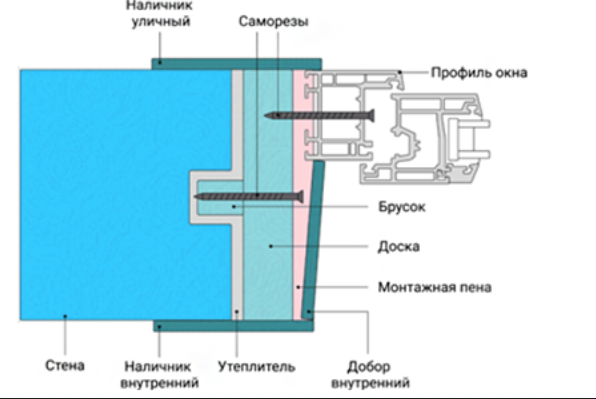

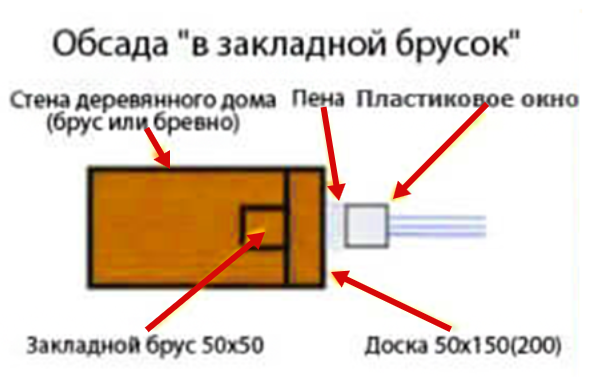

1. «В закладной брусок»
Это самый простой и бюджетный метод монтажа:

• В торцах проёма (вертикальных сторонах) выпиливаются пазы (углубления).
• В эти пазы закладывается брусок, предварительно обёрнутый джутовой тканью (или другим утеплителем).
• Брусок крепко вбивается в паз.
• К этому закладном бруску боковины обсады крепятся при помощи саморезов.

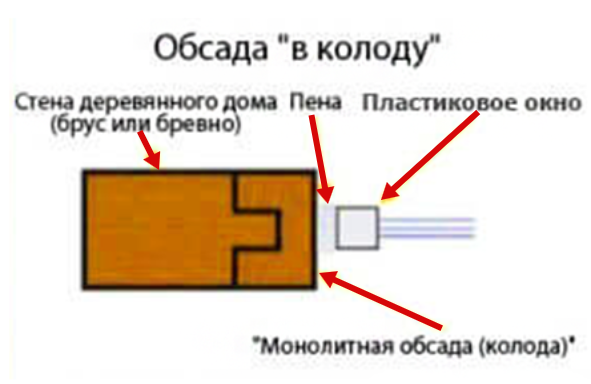

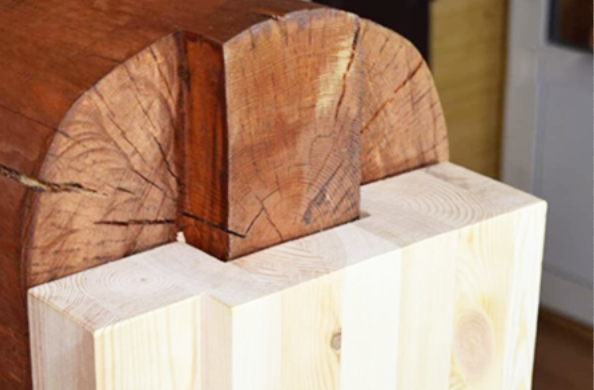

2. «В колоду» (Традиционный)
Метод «в колоду» считается традиционным, он наиболее сложен в исполнении и дорогостоящ:

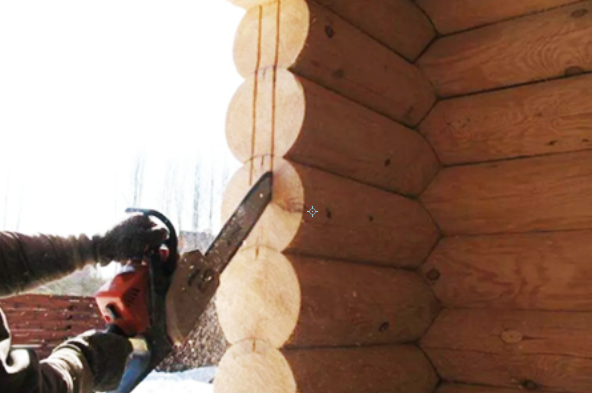

• В торцах брёвен/бруса в оконном или дверном проёме выпиливается шип. Этот шип служит направляющей для элементов обсадного короба.
• Вершник (верхняя горизонтальная планка) крепится к боковинам саморезами.
• Подоконник (нижняя часть) скрепляется с бревнами или брусом стены с помощью нагелей (деревянных или металлических штырей).

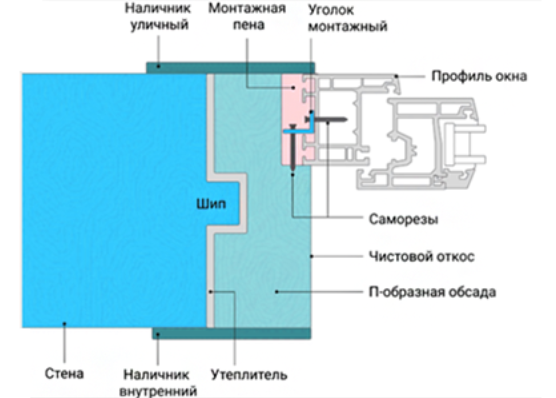

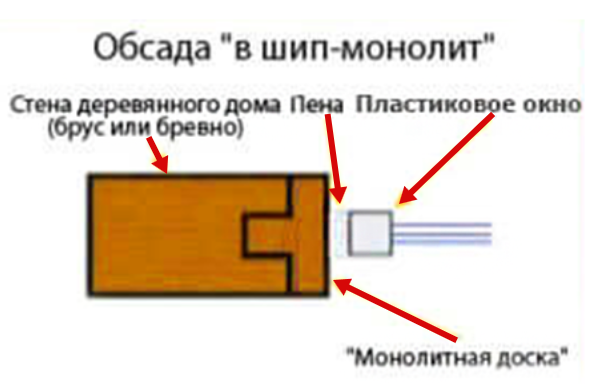

3. «В шип»
Принцип этого метода аналогичен традиционному способу «в колоду», но с обратным расположением элементов:

• Шипы (выступы) выпиливаются в боковинах самой обсады.
• Пазы (углубления) выпиливаются в торцах брёвен/бруса в проёме.

Таким образом, шип обсады скользит в пазу стены, обеспечивая ту же скользящую компенсацию усадки.



Технология изготовления обсады (Окосячки)

Хотя метод установки обсады "в колоду" считается наиболее надёжным, он требует значительных столярных навыков. Для большинства домовладельцев безопаснее и проще применить метод "в закладной брусок".
Вот пошаговая инструкция, как правильно изготовить обсаду по методу "в закладной брусок":



• Подготовка пазов:

В середине бруса оконного проёма необходимо выбрать две вертикальные борозды (пазы). Стандартный размер паза составляет 5x5 см.



• Подготовка и размещение бруска:

Возьмите брус подходящего размера (он станет закладным бруском). Перед установкой его необходимо обернуть с трёх сторон льноватином или другим подходящим уплотнителем. Важно: Уплотнитель должен плотно разместиться между закладным бруском и стеной дома, немного заходя на стены в оконном проёме.



• Формирование боковин: Поверх установленного закладного бруска размещают обрезную доску (это и будет боковина обсады). Доску крепят к бруску саморезами — по два самореза снизу и сверху.

• Определение усадочного зазора: Между верхним краем проёма (венцом) и вертикальными элементами (боковинами) обязательно оставляют расстояние в 8 см. В результате установленный вершник (верхняя часть обсады) окажется на расстоянии 3 см от бруса стены. Этот зазор (3 см) и будет служить компенсационным (усадочным) зазором.



• Установка вершника:

Вершник размещают в пазы с усилием — он должен быть плотно зафиксирован и не должен легко перемещаться по горизонтали. Вершник фиксируют саморезами под углом.

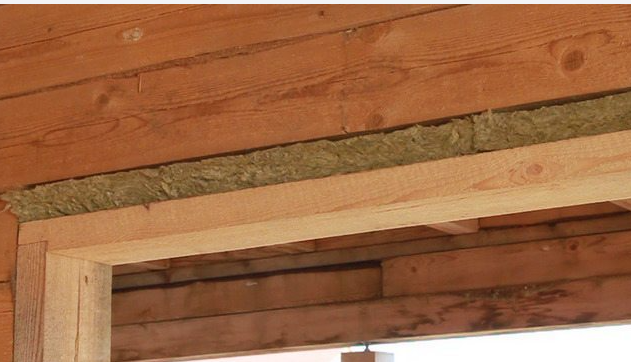

• Утепление усадочного зазора:

В усадочный зазор (3 см) необходимо уложить утеплитель. Крайне важно использовать правильную пароизоляцию:

• Если полностью закрыть зазор паронепроницаемыми плёнками, скопившийся конденсат может вызвать плесень на древесине.
• Поэтому пароизоляцию (плёнка, не пропускающая пар) делают только с внутренней стороны дома.
• Снаружи наклеивают мембрану с защитой от ветра (ветро-гидрозащитная паропроницаемая мембрана), которая позволяет влаге выходить наружу.

• Установка декоративной накладки



Общие правила и важные нюансы при работе с обсадой

Независимо от выбранного способа монтажа окосячки ("в закладной брусок", "в колоду" или "в шип"), необходимо строго соблюдать следующие общие правила, чтобы обеспечить её функциональность и долговечность:

Требования к материалу и размерам

• Только древесина: Обсадная коробка изготавливается исключительно из древесины.
• Толщина и влажность: Толщина доски для обсады должна быть 5–6 см. Важно, чтобы влажность материала была не меньше 12 % (для точного контроля используйте влагомер). Слишком сухая или тонкая обсада не выдержит нагрузки усадки и может растрескаться.
• Ширина доски: Чтобы минимизировать риск растрескивания, ширина доски для обсады должна быть равна толщине стены (желательно не более 25–26 см). Слишком широкая обсада также более подвержена деформации.

Защита и изоляция

• Антисептирование: Все части обсады и вырезанный проём в стене необходимо тщательно обработать специальным антисептиком. Это защитит древесину от гниения, плесени и вредителей.
• Исключение монтажной пены: Категорически запрещено заливать монтажную пену в зазор между обсадой и стеной. Пена образует жёсткое, намертво сцепленное соединение с деревом. Это полностью противоречит самой сути обсады, которая должна скользить и двигаться вместе с сезонными и усадочными деформациями сруба.

Правила крепежа

• Отказ от традиционного крепежа: Для крепления обсады к стене (к брёвнам/брусу) нельзя использовать традиционные крепежные элементы вроде гвоздей или саморезов. Они создадут жёсткое соединение.
• Крепление подоконника: Для крепления подоконника и других мест, где требуется фиксация к стене, используйте деревянные нагели (крупные штыри) из сырой древесины твёрдых пород, а также герметик для древесины.
  • Принцип работы нагелей: Нагели будут усыхать и разбухать синхронно со стеной, тем самым обеспечивая скользящее, но стабильное соединение, которое не приводит к смещению брёвен.
  • Размер нагелей: Выбирайте цилиндрические нагели диаметром не менее 2,5 см — для них проще всего вырезать пазы.
• Использование саморезов: Саморезы разрешается использовать только для скрепления отдельных частей обсады между собой (например, боковин с вершником), но не для её крепления к стене.

Подготовка к установке окон ПВХ

Перед началом монтажа пластиковое окно из заводского комплекта лучше всего разобрать на составляющие. Работать с лёгкой рамой гораздо проще и безопаснее, чем пытаться маневрировать с массивным и неудобным блоком. Разборка предотвратит деформацию или потерю стеклопакетов и фурнитуры, которые будут возвращены на место после окончательной фиксации и центровки рамы.

Процесс разборки прост. Следуйте этому основному алгоритму:

1. Снятие защиты: Удалите весь упаковочный материал и защитную ленту. Особое внимание уделите наружной стороне рамы, так как через некоторое время лента может прочно сцепиться с пластиком.

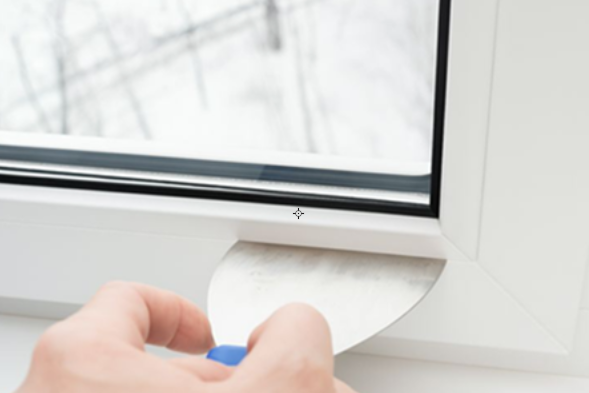

2. Извлечение стеклопакетов: Аккуратно отщелкните штапики, которые удерживают стеклопакет. Начинайте демонтаж с самого длинного штапика.
3. Демонтаж створки: Извлеките блокирующие штифты из рамы (петли), чтобы отделить створку.
4. Подготовка рамы: В зависимости от выбранного способа установки, либо смонтируйте анкерные пластины на боковые части рамы, либо просверлите дрелью отверстия в профиле под нагели (через раму).



Монтаж пластиковых окон в деревянном доме

Подготовка проёма
Если вы устанавливаете новые окна на место старых, сначала необходимо аккуратно извлечь старые рамы, стараясь не повредить существующую обсаду.

1. Проверка обсады: Обязательно проверьте старую обсаду на наличие трещин, сколов и прочих повреждений, которые могут помешать плотной фиксации новой оконной конструкции.
2. Наращивание проёма: Если ваше новое окно меньше по размеру, чем существующая обсадная рама, необходимо нарастить обсаду до нужной толщины. Используйте для этого свежий, но немного "отлежавшийся" (подсушенный) материал.

Примерка и центровка
Обязательно произведите примерку рам перед окончательным монтажом:

1. Установите на нижнюю планку обсады подставки толщиной 1,5-2 см.
2. Разместите оконную раму на эти подставки и оцените размер монтажного зазора (пространство между рамой и обсадой).
3. Размер зазора не должен превышать 5 см.
   • Если зазор больше, вам потребуется разместить доборы (расширительные профили), чтобы уменьшить его.
   • Важно: Заливка излишне большого расстояния монтажной пеной не может служить полноценной заменой оконного профиля. В таком случае окно будет сильно продуваться и не обеспечит необходимой теплоизоляции.



Основные правила по монтажу пластиковых окон

После того как оконная рама подготовлена (разобрана) и проём с обсадой готов, приступают к непосредственной установке окна.

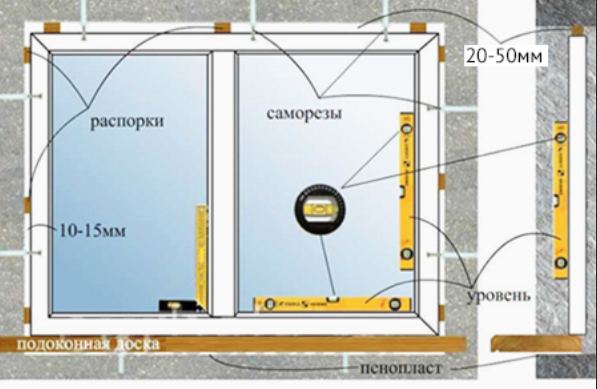

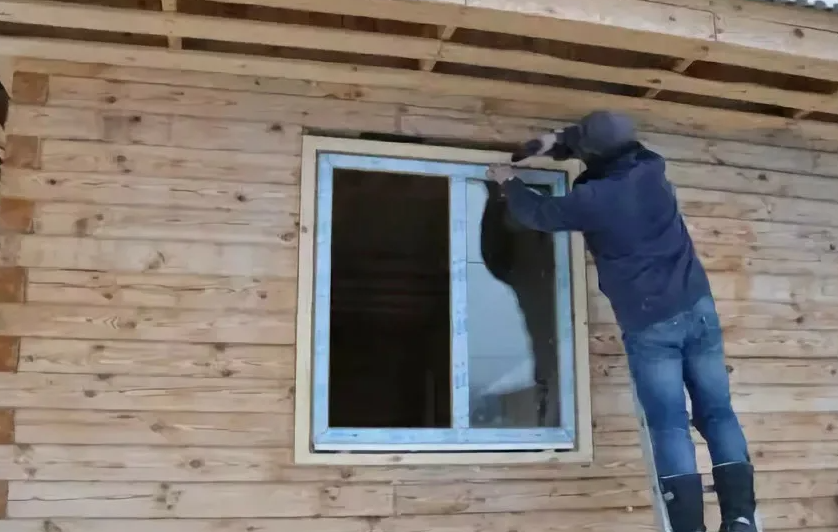

Пошаговый монтаж оконной рамы

1. Начальное размещение (Центровка): Раму устанавливают на центровочные колышки (подкладки), расположенные на нижней планке обсады. Её позиционируют таким образом, чтобы установочный зазор (пространство между рамой и обсадой) был равномерным по всему периметру.

1. Выравнивание:

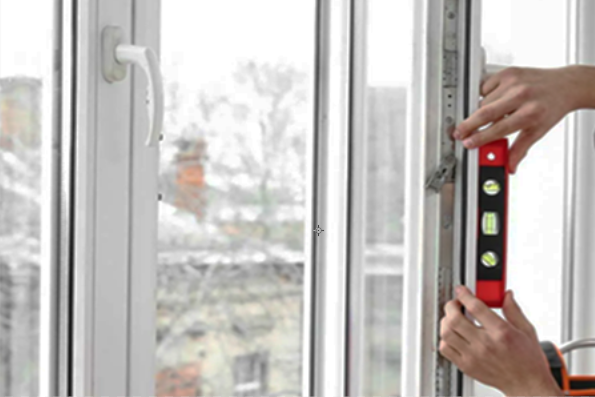

   • Вертикальная плоскость выравнивается с помощью уровня. Допускается отклонение от вертикальности не более 2мм на метр.
   • Горизонтальная плоскость подгоняется с помощью строительного уровня.
   • После выравнивания устанавливаются верхние и боковые распоры (клинья) для временной фиксации.
2. Закрепление: Убедившись в максимальной точности установки рамы, приступают к её постоянному закреплению.
   • Сначала фиксируют вертикальные точки.
   • Затем проверяют выравнивание ещё раз и закрепляют боковые точки.

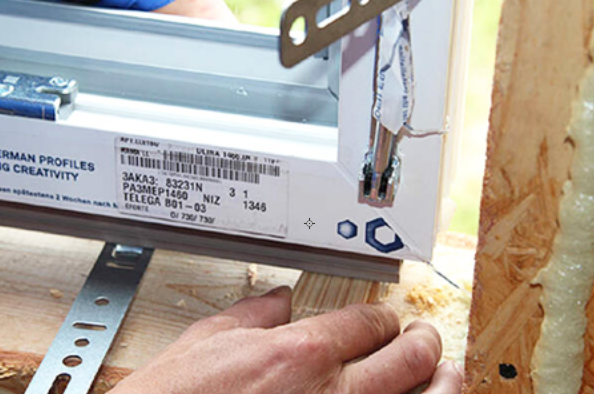

   • В зависимости от конструкции, для крепления используются анкерные пластины (для установки в обсаду) или саморезы/нагели (при сквозном монтаже через раму).

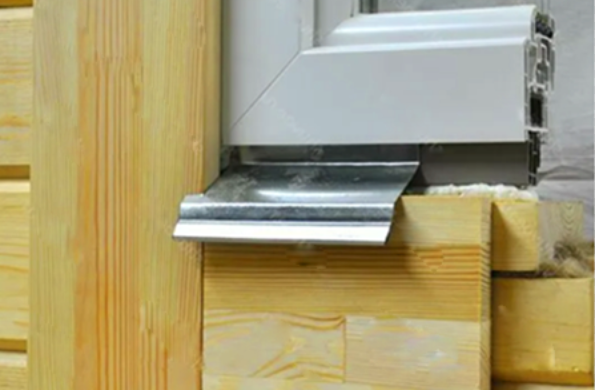

3. Установка отлива: Следующим этапом монтируют отлив (внешний водоотводный элемент). Это делается сейчас, пока есть свободный доступ к нужным позициям (особенно важно для рам на втором этаже и выше).

Завершение сборки и изоляция

5. Установка и закрепление створок: После надёжной фиксации рамы, на место возвращают и закрепляют съёмные створки.
6. Размещение стеклопакетов: Стеклопакеты устанавливают только на специальные элементы: фальцевые вкладыши и рихтовочные пластины. Эти прокладки предотвращают контакт стекла с пластиком и обеспечивают правильное распределение веса.
7. Фиксация стеклопакетов (Запакечивание): Стеклопакеты фиксируются в раме с помощью штапиков.

5. Итоговая проверка: Плотно закрывают створки и ещё раз проверяют уровнем точность всей установки.

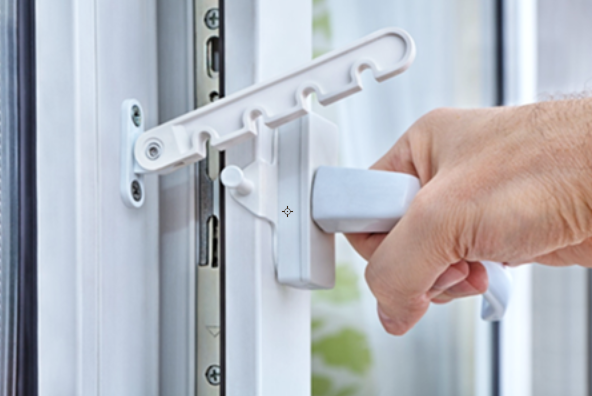

• Установка фурнитуры: Возвращают декоративные заглушки на петли и прикручивают оконную ручку.



• Заливка монтажной пеной: Заключительным этапом становится заливка монтажной пеной установочного зазора (между рамой окна и обсадой). Пена обеспечивает тепло- и звукоизоляцию.

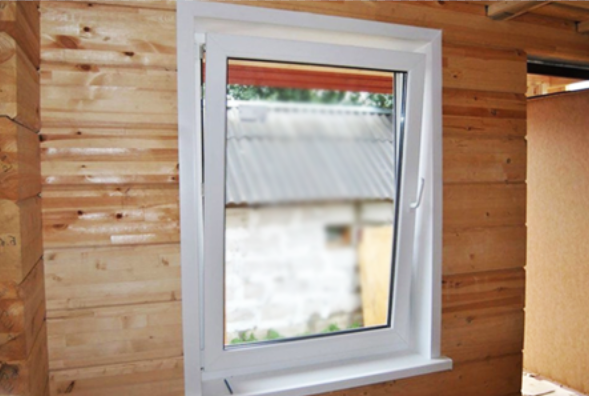

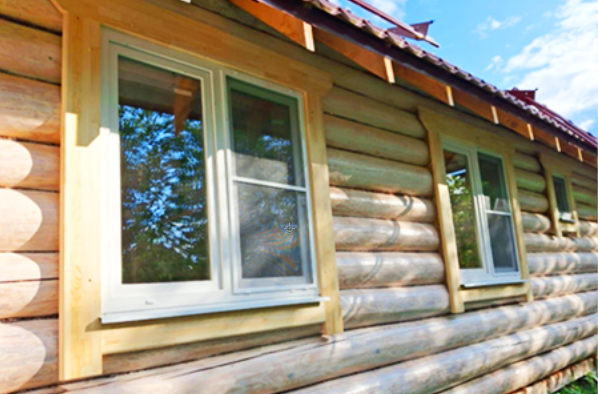

• Установка наличников: После застывания и обрезки пены монтируют наличники, которые выполняют декоративную функцию и закрывают монтажный шов с внутренней и внешней стороны дома.
